Sketchで陰陽太極図のマークを描いてみる

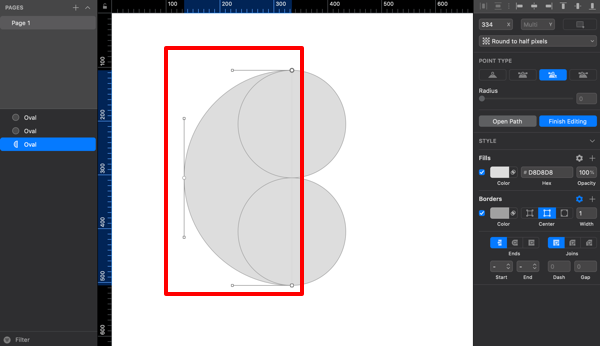

過去にもいくつかSketchでいろんな形をベクターで描いていく記事をあげていましたが、今回はSketchで陰陽太極図のマークを描いてみたいと思います。太極図という名前でよく聞くかと思いますが、アレンジ次第でいろんなデザインに活かせられるのではないでしょうか。シンプルな形なのでSketchで簡単に作成することができます。それでは早速進めてみましょう。   まずは、大きめの円のオブジェクトを作成し、その作成した円に対して、半分サイズの円のオブジェクトを2つ作成します。 Sketchで陰陽太極図のマークを描いてみる   小さい円を、最初に作成した大きい円の水平方向に中央となるよう、縦に2つ並べて配置します。 Sketchで陰陽太極図のマークを描いてみる   大きい方の円の左右どちらかの端のアンカーポイントを選択します。 Sketchで陰陽太極図のマークを描いてみる   選択したアンカーポイントを削除し、上下のアンカーポイントの形状を「Disconnected」に変更します。 Sketchで陰陽太極図のマークを描いてみる   shiftキーを押しながら、上下のアンカーポイントのハンドルを操作し、半円の形になるよう変形させます。 Sketchで陰陽太極図のマークを描いてみる   半円のオブジェクトと、上下どちらかの円のオブジェクトを選択し「Union」でオブジェクトを合体させます。 Sketchで陰陽太極図のマークを描いてみる   小さい方の円の3分の1くらいのサイズで、さらに小さい円のオブジェクトを作成します。 Sketchで陰陽太極図のマークを描いてみる   先ほど半円のオブジェクトと合体させた方の円の中心に、一番小さい円のオブジェクトが中央になるよう配置させます。 Sketchで陰陽太極図のマークを描いてみる   合体したオブジェクトと残った2つの円のオブジェクトを全て選択し「Subtract」で全面オブジェクトで型抜きします。 Sketchで陰陽太極図のマークを描いてみる   出来上がったオブジェクトをコピーして、片方のオブジェクトを上下左右に反転させます。 Sketchで陰陽太極図のマークを描いてみる   2つのオブジェクトをぴったりと重なるように配置します。 Sketchで陰陽太極図のマークを描いてみる   片方のオブジェクトに含まれている一番小さい円を、レイヤーを操作してオブジェクトの外に出します。そして色を整えていきます。 Sketchで陰陽太極図のマークを描いてみる Sketchで陰陽太極図のマークを描いてみる   これで陰陽太極図のマークが出来上がりました。色を変えたりするとまた違った印象がありますね。 Sketchで陰陽太極図のマークを描いてみる   今回はSketchで陰陽太極図のマークを作成してみました。当ブログでは他にもSketchでデザインに使えるいろんな形を作成する記事をあげていますので、合わせてこちらもどうぞ!   (関連記事) 「Sketchで手書き風のいびつな形の円を描いてみる」 「Sketchで和風デザインに使えるヱ霞文様を描いてみる」
